一、工藝流程
    華發裝修電氣工程施工流程如下：
清理→接線→安裝→通電試運行

二、操作工藝要點

    1.清理

        用鏨子輕輕地將盒內殘存的灰塊剔掉,同時將其他雜物一并清出盒外,再用濕布將盒內灰塵擦凈。如導線上有污物也應一起清理于凈。

    2.接線

開關接線規定:

    電器、燈其的相線應經開關控制。開關接線時,應將盒內導線理順,依次接線后,將盒內導線盤成圓圈,放置于開關盒內。

插座按線規定:

1)單相兩孔插座有橫裝和豎裝兩種。橫裝時,面對插座的右極接相線,左極接零線；豎裝時,面對插座的上極接相線,下極接零線。

2)單相三孔及三相四孔的接地或接零線均應在上方。

3)交、直流或不同電壓的插座安裝在同一場所時,應有明顯的區別,且其插頭與插座配套,均不能互相代用。

接線注意要點:

1）先將盒內甩出的導線留出維修長度(15～20cm)削去絕緣層,注意不要碰傷線芯，如開關、插座內為接線柱,將導線按順時針?lè)较虮P(pán)繞在開關、插座對應的接線柱上,然后旋緊壓頭。如開關、插座內為插接端子,將線芯折回頭插人圓孔接線端子內(孔徑允許壓雙線時),再用頂絲將其壓緊,注意線芯不得外露。

2）接線時應特別注意:為了保證安全和使用功能,在配電回路中的各種導線連接,均不得在開關、插座的端子處以套接壓線方式連接其他支路。

    3.開關、插座安裝

開關安裝規定：

    1）安裝在同一建筑物、構筑物內的開關,宜采用同一系列的產品；開關的位置應與燈位相對應；同一單位工程其蹺板開關的開、關方向應一致,且操作靈活,接觸可靠。

    2）開關安裝的位置應便于操作,開關邊緣距門框的距離為0.15～0.2m；若設計無特殊要求,扳把開關下底距地面高度為1.3m；拉線開關距地面高度為2～3m,且拉線出口應垂直向下。

    3）并列安裝的拉線開關的相鄰間距不應小于20mm。

    4）為了安全和使用方便,任何場所的窗、鏡箱、吊柜上方及管道背后、單扇門后均不應裝有控制燈具的開關。

    5）多塵潮濕場所和戶外應選用防水瓷質拉線開關或加裝保護箱；在易燃、易爆和特別潮濕的場所,開關應分別采用防爆型、密閉型或安裝在其他場所控制。

插座安裝規定：

    1）插座的安裝高度應符合設計的規定,當設計無規定時,應符合下列要求:暗裝和工業用插座距地面不應低于0.3m,待殊場所暗裝插座不應小于0.15m。在兒童活動場所應采用安全插座。采用普通插座時,其安裝高度不應低于1.8m。

    2）當插座上方有暖氣管時,其間距應大于0.2m,下方有暖氣管時,其間距應大于0.3m,不符時應移位或采取技術處理。

    3）為了避免交流電源對電視信號的干擾,電視饋線線管、插座與交流電源線管、插座之間應有0.5m以上的距離。

    4）落地插座應具有牢固可靠的保護蓋板。

    5）在潮濕場所,應采用密封良好的防水防濺插座。在有易燃、易爆氣體及粉塵的場所應裝設專用插座。

開關、插座安裝：

    1）暗裝：按接線要求,將盒內甩出的導線與開關、插座的面板連接好,將開關或插座推人盒內,對正盒眼,用機螺絲固定牢固。固定時要使面板端正,井與墻面平齊。面板安裝孔上有裝飾帽的應一并裝好。

    2）明裝:先將從盒內甩出的導線由塑料臺的出線孔中穿出,再將塑料臺緊貼于墻面用螺絲固定在盒子或木磚上,如果是明配線,木臺上的隱線槽應先順對導線方向,再用螺絲固定牢固。塑料臺固定后,將甩出的相線、地(零)線按各自的位置從開關、插座的線孔中穿出,按接線要求將導線壓牢。然后將開關或插座貼于塑料臺上,對中找正,用木螺絲固定牢。最后再把開關、插座的蓋板上好。

4.通電試運行

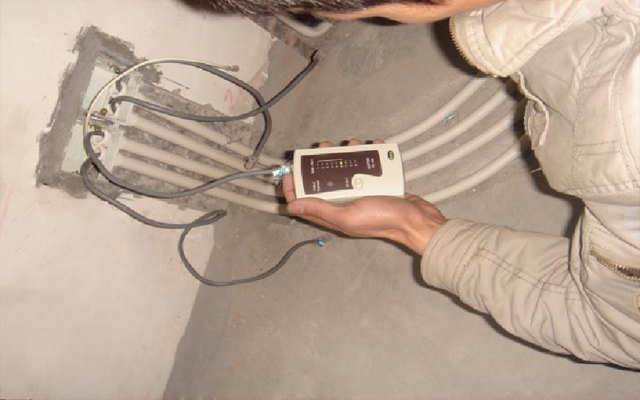

    1）開關、插座安裝完畢,送電試運行前再按系統按單元按戶搖測一次線路的絕緣電阻并做好記錄。

    2）各支路的絕緣電阻搖測合格后通電試運行,通電后仔細檢查和巡視,檢查漏電開關是否掉閘,插座接線是否正確,面板是否水平,是否被污染等。檢查插座時,最好用驗電器,檢查時應逐個檢查,如有問題斷電后及時進行修復,并做好記錄。
